बन्डेड पोस्ट-टेन्सन प्रणालीले कसरी काम गर्छ?

A बन्डेड पोस्ट-टेन्सन प्रणालीकंक्रीट कडा भएपछि स्टिल टेन्डन्सलाई टेन्सन गरेर कंक्रीटलाई मजबुत बनाउने एक विधि हो, टेन्डनहरू स्थायी रूपमा कंक्रिटमा बाँधिएको हुन्छ।

अवयवहरू

टेन्डनहरू: उच्च-शक्तिको स्टील केबल वा बारहरू

डक्टहरू: प्लास्टिक वा धातु ट्यूबहरू जसले टेन्डनहरू राख्छ

एन्कोरेजहरू: छेउमा रहेका उपकरणहरू जसले तनावलाई कंक्रीटमा स्थानान्तरण गर्दछ

Grout: सिमेन्टियस सामग्री जसले नलिकाहरू भर्छ

कार्य प्रक्रिया

1 स्थापना चरण

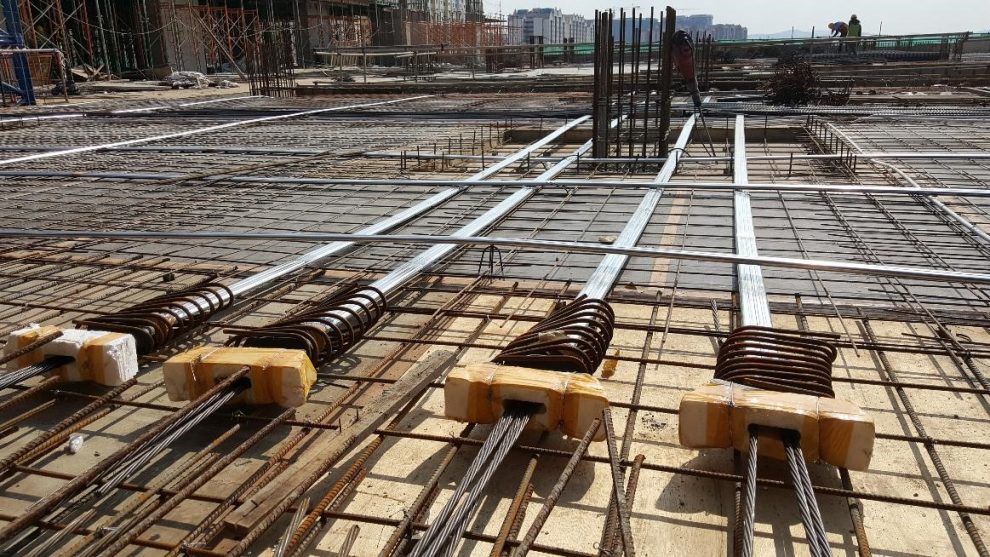

संरचनात्मक डिजाइन अनुसार कंक्रीट फर्मवर्कमा डक्टहरू राखिन्छन्

कंक्रीट खन्यानु अघि यी नलिकाहरूमा टेन्डनहरू घुसाइन्छ

एन्कोरेजहरू टेन्डनको दुवै छेउमा राखिएका छन्

2 कंक्रीट खन्याई र क्युरिङ

कंक्रीट डक्ट र टेन्डन वरिपरि खन्याइन्छ

कंक्रीटलाई पर्याप्त बल (सामान्यतया डिजाइन बलको 70-80%) मा उपचार गर्न अनुमति दिइएको छ।

3 तनाव प्रक्रिया

हाइड्रोलिक ज्याकहरूले टेन्डनहरूमा तनाव लागू गर्दछ

टेन्डनहरू निर्दिष्ट बलमा फैलिएका हुन्छन् (सामान्यतया तिनीहरूको अन्तिम शक्तिको 70-80%)

एंकरेजहरू सुरक्षित हुँदा तनाव कायम राखिएको छ

4 बन्धन चरण

ग्राउट दबाबमा नलिकाहरूमा पम्प गरिन्छ

ग्राउटले टेन्डन र डक्ट बीचको सबै खाली ठाउँहरू भर्छ

एकपटक निको भएपछि, ग्राउटले टेन्डन, डक्ट र कंक्रीटको बीचमा स्थायी बन्धन सिर्जना गर्दछ

मुख्य फाइदाहरू

बढेको संरचनात्मक क्षमता: लामो स्प्यान्स र पातलो खण्डहरूको लागि अनुमति दिन्छ

क्र्याक नियन्त्रण: सेवा भार अन्तर्गत क्र्याक घटाउँछ वा हटाउँछ

स्थायित्व: बन्डले टेन्डनलाई जंगबाट बचाउँछ

लोड रिडिस्ट्रिब्युसन: स्ट्रेसहरू सम्पूर्ण संरचनामा समान रूपमा वितरित हुन्छन्

अनुप्रयोगहरू

पुल र पार्किङ संरचना

अग्लो भवनहरू

औद्योगिक सुविधाहरू

ठूला स्प्यान भएका स्ल्याब र बीमहरू
