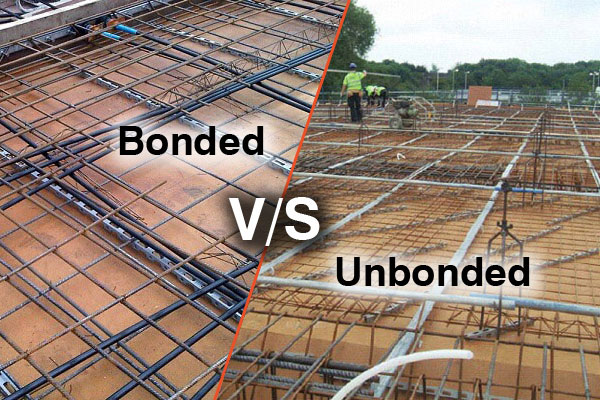

अनबन्डेड र बन्डेड पोस्ट-टेन्सन प्रणाली बीचको भिन्नता

यो को लागी एक महत्वपूर्ण भिन्नता होतनाव पछि(PT) डिजाइन र निर्माण - बन्डेड PT स्थायी रूपमा कंक्रीटमा बोन्ड टेन्डन्समा ग्राउटमा निर्भर हुन्छ, जबकि अनबन्डेड पीटीले कंक्रीटबाट टेन्डनहरू अलग राख्न प्लास्टिक म्यानमा ग्रीस गरिएको टेन्डनहरू प्रयोग गर्दछ। तल कोर परिभाषा, कम्पोनेन्टहरू, स्थापना, कार्यसम्पादन, अनुप्रयोगहरू, र फाइदा/विपक्षहरूद्वारा व्यवस्थित तिनीहरूको भिन्नताहरूको विस्तृत ब्रेकडाउन छ।

मूल परिभाषाहरू

बन्डेड पोस्ट-टेन्सन प्रणाली: उच्च-शक्तिको स्ट्र्यान्ड/केबलहरू स्टिल वा प्लास्टिकको डक्ट भित्र कंक्रिट भित्र राखिन्छन्। टेन्सन र एन्करिङ पछि, डक्ट सिमेन्टियस ग्राउटको साथ पूर्ण रूपमा दबाब-ग्राउट गरिएको छ। ग्राउटले कंक्रीटलाई कन्क्रिटमा बाँध्छ, टेन्डन र कंक्रीटलाई एकल मिश्रित संरचनात्मक तत्वको रूपमा कार्य गर्दछ।

अनबन्डेड पोस्ट-टेन्सन प्रणाली: टेन्डनहरू पूर्व-ग्रीस गरिएको (जंग संरक्षण) र कारखानामा एक्स्ट्रुडेड प्लास्टिक म्यान (HDPE/PP) मा घेरिएको हुन्छ। तनाव पछि कुनै grouting गरिएको छैन। टेन्डन कंक्रीटको सापेक्ष सार्न सक्छ (एङ्कर र अन्तिम फिटिंगहरू द्वारा सीमित), एक प्रत्यक्ष तनाव तत्वको रूपमा कार्य गर्दै जुन एङ्करहरू मार्फत मात्र पूर्व कम्प्रेसन लागू हुन्छ।

संरचनात्मक प्रदर्शन र व्यवहार भिन्नताहरू

बल स्थानान्तरण संयन्त्र:

बन्धित PT: टेन्डन फोर्स ग्राउट-कंक्रिट र ग्राउट-टेन्डन बन्ड मार्फत सम्पूर्ण टेन्डन लम्बाइ, साथै एन्कर फोर्स ट्रान्सफरको माध्यमबाट कंक्रीटमा स्थानान्तरण गर्दछ। प्रिकम्प्रेसन वितरण अवधिको साथ क्रमिक छ।

अनबन्डेड PT: टेन्डन बल एङ्करहरूमा मात्र स्थानान्तरण हुन्छ (टेन्डनको साथ कुनै बन्धन छैन)। प्रिकम्प्रेसनलाई एङ्कर जोनहरूमा केन्द्रित बलको रूपमा लागू गरिन्छ, स्प्यानको साथमा रैखिक पूर्व कम्प्रेसन ढाँचाको साथ। क्र्याक कन्ट्रोल र डक्टलिटी: बन्डेड PT:

सेवा लोडमा राम्रो क्र्याक नियन्त्रण; टेन्डनहरू कंक्रीटमा बन्द हुन्छन्, त्यसैले दरारहरू ढिलो फैलिन्छन्। अन्तिम भार अन्तर्गत उच्च लचकता (टेन्डन उत्पादन र बन्डले विफलतालाई प्रतिरोध गर्दछ)। अनबन्डेड पीटी: टेन्डनहरू कंक्रीटको सापेक्ष चिप्लन सक्छन्; ओभरलोड अन्तर्गत दरारहरू सजिलैसँग खुल्न सक्छ। तल्लो लचकता (एङ्कर चिप्लिएमा वा टेन्डन फुट्दा असफलता अधिक भंगुर हुन्छ)। क्रिप र संकुचन प्रभावहरू: बन्डेड पीटी: टेन्डनहरू कंक्रीटद्वारा सीमित हुन्छन्, त्यसैले क्रिप र संकुचनले प्रिस्ट्रेस फोर्सको हानि गर्छ (कन्क्रिटसँग टेन्डन छोटो हुन्छ)। अनबन्डेड पीटी: टेन्डनहरू ठूला सार्नको लागि, ठूला सार्नका लागि टेन्डनहरू संकुचित हुन्छन्। (कंक्रिट स्वतन्त्र रूपमा छोटो हुन्छ, र टेन्डनको तनाव बढी कम हुन्छ) जबसम्म अत्यधिक तनावले क्षतिपूर्ति दिँदैन। थकान प्रतिरोध: बन्डेड PT: उच्च थकान प्रतिरोध-बन्डले टेन्डनमा चक्रीय भारहरू वितरण गर्दछ, एङ्करहरूमा तनाव सांद्रता घटाउँछ। अनबन्डेड PT: तल्लो थकान र साङ्केतिक भारहरू साँचोकेन्द्रित हुन्छन्। वेज इन्टरफेसहरू।

सामान्य अनुप्रयोगहरू

बन्धित PT: लामो-स्प्यान पुलहरू, भारी औद्योगिक भवनहरू, उच्च थकान भारहरू भएका पार्किङ ग्यारेजहरू, प्रिकास्ट कंक्रीट गर्डरहरू, र आक्रामक वातावरणमा संरचनाहरू (तटीय क्षेत्रहरू-ग्राउटले अतिरिक्त क्षरण सुरक्षा प्रदान गर्दछ)।

अनबन्डेड PT: आवासीय स्ल्याबहरू, कमर्शियल फ्लोर स्ल्याबहरू, पातलो पर्खालहरू, प्रकास्ट प्यानलहरू, र परियोजनाहरू जहाँ द्रुत निर्माणलाई प्राथमिकता दिइन्छ (कुनै ग्राउटिंग = छोटो समय तालिका)।
